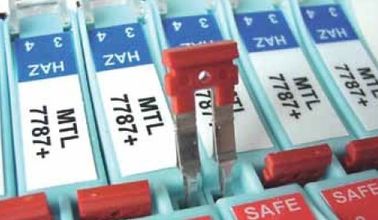

MTL7700 SERIA barierę APLIKACJE

MTL7700 SERIA barierę APLIKACJE

Wejścia ►Analogue (poziom wysoki)

Przetworniki 2-przewodowe, 4 / 20mA, konwencjonalne i inteligentne

Zalecany do stosowania z barierą "tradycyjnych" i "inteligentnych" przetworników 4 / 20mA (karmionych przez regulowanego zasilania 26V) jest MTL7787 +.

Zapewnia to do 12.9V (14.6V do MTL7787P +) na Vwkg i 20 dla nadajnika i jego linii, jak 5 V dla typowego 250. obciążenia.

Ta aplikacja i ta bariera jest przeznaczona do stosowania z opcjonalnym obiektu magistrali zasilającej.

MTL7706 + jest zalecany do zastosowań, w których stosowany jest nieuregulowana dostawa do 35V. Zapewnia 16.0V dla konwencjonalnych i inteligentnych przetworników przy 20mA, jak również 5V dla typowego 250. obciążeniem.

Z MTL7706 + zaciskiem 3 jest ujemny w stosunku do ziemi, więc dojazd do zacisków 3 i 4 powinny być odwrócone.

sondy wibracyjne

Przetworniki 3-przewodowe używane z urządzeń monitorujących wibracje są zawsze dostarczane przez zasilacz -24V DC - stąd zaleca się wybór barierą jest ujemnie spolaryzowane MTL7796-.

Wejścia analogowe ► (niskiego poziomu)

Termopary i źródła mV

Zalecana barierą dla termopar i źródeł mV jest MTL7760ac. Ten 2-kanałowy Niespolaryzowane Bariera zachowuje 'earthfree "charakter sygnału i wnoszenia wkładu odbiornika" pływa ", odrzuca ac common-mode i zakłócenia dc do co najmniej 7V i jest niezależne od zwarć doziemnych na elemencie podstawowym ,

Czujniki AC, fotokomórki, mikrofony i przepływomierze turbinowe

MTL7760ac jest zalecanym wyborem dla tych urządzeń. Podczas gdy wiele z nich oznaczono jako "prosty aparat", a zatem nie wymagają certyfikacji, trzeba pamiętać, że niektóre czujniki AC może podlegać znacznym poziomem indukcyjności i dlatego muszą być zaprojektowane i certyfikowane do miejsc niebezpiecznych strefy.

Slidewire przetworniki przemieszczenia

Najprostszym wyborem jest MTL7760ac. Bariera ta dostarcza energii i przywraca sygnał jednobiegunowego.

RTD

Dla RTD 3-przewodowych, jedna bariera MTL7755ac jest najbardziej ekonomicznym wyborem. To nadaje się do użytku z pływającego mostu - dwa przewody z ramion mostka są chronione przez barierę z trzecim (zasilanie) Ołów jest uziemiony przez barierę. Bariera ma niską odporność na koniec toend Only 19Ω / kanału, aby zminimalizować zmiany zakresu i jej kanałów ścieżki w 0.15Ω (pomiędzy -20 ° C a + 60 ° C), aby zminimalizować przesunięcie zera wraz z temperaturą.

Jeżeli obwód mostu jest już uziemiony potrzebny jest trzeci kanał barierę dostarczona przez MTL7756ac. Dla ekstremalnej dokładności, 3 kanały i mostek ziemi wolne można wykorzystać konfigurację, która niweluje drobne błędy spowodowane wyciekiem barierę.

Kanały 1 i 2 (te między terminalami 1 i 2 oraz 3 i 4 odpowiednio) utwór do ciągu 0.15Ω (pomiędzy -20 ° C a 60 ° C).

4-przewodowy obwodów prądu stałego nie trzeba dopasowane opory barierowe oraz mogą być chronione przez dwie bariery MTL7761ac. Jeżeli wzrost rezystancji pętli jest zbyt duża, należy użyć dwóch barier MTL7755ac zamiast.

► tensometryczne MOSTY

Pojedyncze mostki tensometryczne

To pokazuje układ za pomocą dwóch lub trzech barier, które jest bezpieczne w gazów IIC. Z MTL7761ac, obwód jest zasilany ze źródła 14V, 230Ω; Jeżeli rezystancja most jest 230Ω, a następnie napięcie most jest 7V. Jeżeli rezystancja most jest 350Ω, a następnie napięcie most jest 8.4V.

MTL7764ac może być stosowany do wykrywania napięcia zasilania mostka.

MTL7761ac jest tutaj stosowane dla wyjścia mV.

MTL7766Pac zapewnia 12.3V na moście 350Ω z zasilaniem 20V.

MTL7761Pac 's mogą być wykorzystane do rozsądku i obwody przesunięcia.

MOSTY ► tensometryczne (cd)

Podwójne mostki tensometryczne

Dość często istnieje zapotrzebowanie na monitorowanie dwóch komórek obciążenia i możliwego układu, Sejf w IIC, jest pokazana.

W tym dolna spadek napięcia MTL7766Pac jest zaletą.

MTL7766Pac zasila mostek (ów) a dwa MTL7761Pac barier interfejs z rozsądkiem i obwody przesunięcia.

Korzystanie 350Ω systemów mostowych następujące napięcia są dostępne z MTL7766Pac z dostaw ± 10V:

1 most: 13.11V

2 mosty: 9.75V

Wyjścia analogowe ►

Wyjścia sterownika (I / P konwertery)

MTL7728 jednokanałowy + ze spadkiem napięcia 6.66V przy 20mA jest zalecanym wyborem dla większości wyjść kontrolera. Wyższe wersje mocy dostępne są: MTL7728P + (spadek 5.1V) nadaje się do zastosowań IIC; MTL7729P + (spadek 3.68V) dla IIB zastosowań.

Dla regulatorów z obwodem wyjściowym oddzielonej od szyny 0V przez tranzystor sterowania, 2-kanałowy MTL7787 + jest preferowanym wyborem jako kanału zwrotnego może obsłużyć do 26.6V pozwalając sygnał sterujący być całkowicie wyłączony. Spadek napięcia 8.1V przy 20mA. Wersja higherpower z ostatniego, MTL7787P + jest również dostępna. Kanał zwrotny z tych barier obsłużyć do 26.4V, a maksymalny spadek napięcia wynosi tylko 6.38V.

MTL7787 + oraz MTL7787P + nadają się również do kontrolerów zawierające rezystor który umożliwia prąd powrotny powinien być monitorowany działania wysokiej integralności.

► Digital (ON / OFF) wejść

Przełączniki

Prawidłowy wybór jest MTL7787 + / 7787P + z zapasem regulowanym.

Moduły MTL774X są zalecane do zastosowań, w których stosowany jest nieregulowanym dostawa do 30V dla modułów wyjść przekaźnikowych lub 35V dla modułów wyjściowych stanie stałym.

MTL7789 + oferuje dwukanałowy pasywną barierę dla wejścia przełącznika gdzie prąd wejściowy dla każdego kanału wynosi <10mA.

Przełączniki / detektory zbliżeniowe

Zakres MTL w nowych barier wejścia przełącznika / Prox zapewnić użytkownikowi wybór wyjścia przekaźnikowe i SSD pojedynczym i podwójnym wersji kanału.

MTL7741 jest pojedynczy kanał z wyjściem przekaźnika przełączania.

MTL7742 ma jeden kanał solidną przełącznik stanu, który może być skonfigurowany tak, aby przełączyć się z szyny zasilania lub w dół do ziemi. Jest to również idealne do zastosowań o wysokiej częstotliwości przełączania.

MTL7743 i MTL7744 są podwójne wersje kanału dające bardzo dużą gęstość pakowania. Zasilanie musi być dostarczone do tych modułów korzystających z obiektu magistrali zasilającej.

MTL7745 jest pojedynczy kanał wejściowy zbliżeniowych (lub przełączyć wejście if 'koniec linii' rezystory są zamontowane) ze stykami przekaźnikowymi świadczących status przełącznika i uszkodzenia linii. Styki przekaźnika LFD blisko, gdy zostanie wykryty błąd.

► Digital (ON / OFF) wyjść

Alarmy, diody, zawory elektromagnetyczne, etc.

Dla tych zastosowań, zaleca się MTL7728 +. Wersje Higherpowered dostępne są: MTL7728P + nadaje się do zastosowań IIC; MTL7729P + dla IIB zastosowań.

Jeżeli przełącznik sterujący jest do ziemi, wtedy MTL7787 2-kanałowy + bariery powinny być stosowane, albo alternatywnie MTL7787P + wyższej mocy wersję.

Jeżeli dostawa jest słabo wykorzystanie regulował MTL7707 +.

MTL7707 + jest zalecany do zastosowań, w których stosowany jest nieuregulowana dostawa do 35V.

► POZYTYWNE DC SYSTEMS

Niski poziom systemów DC 12V

Dwa kanały MTL7764 + i MTL7767 + można łączyć bezpiecznie IIC.

MTL7764 + mogą być używane dla sygnałów zwrotnych logika niskopoziomowych natomiast MTL7767 + służy do 6V DC i systemów DC 12V.

Systemy 18V DC

Jednokanałowemu MTL7722 + jest zalecany dla systemów DC 18V.

► AC i DC SYSTEMS

Ac wysokim poziomie i systemy DC

Wszechstronny gwiazdę MTL7765ac i MTL7778ac pozwalają Vwkg być opracowane z każdego kanału do ziemi, ale tylko pozwalają Vwkg być opracowane między kanałami. Daje to pewne możliwości napięcia common-mode i może pozwolić wyższe parametry kablowe mają być stosowane.

► NEGATYWNE i zmiennym ZASILACZE

Cyfrowe (on / off) wyjścia

MTL7728- stosuje się z negatywnym i pozytywnym zasilania ziemi. Zazwyczaj wykorzystywane do wejść i wyjść cyfrowych, jak na rysunku.

MTL7728 - można również stosować ze zmiennym zasilacze dla przetworników.

► CZĘŚCI żył kabli i ekranów

MTL7799 obojętne bariera służy przede wszystkim do zabezpieczania i uziemienia nieużywane kable i połączenia ekranu. Niebezpieczne miejsca zaciski 3 i 4 są wewnętrznie podłączone do szyny DIN związku montaż / ziemi. Zapewnia również połączenia magistrali zasilającej dla bezpośredniego podłączenia zasilania dla modułów takich jak MTL7743 i MTL7744 gdzie żaden zacisk śrubowy zasilacz jest świadczona.

► zasilanie magistrali APLIKACJE

Magistrala zasilania PB7700 jest bezcenne dla oszczędności czasu montażu i okablowania przy podłączeniu źródła zasilania 24V DC do szeregu barier.

Typowe zastosowania obejmują przełączniki niebezpieczne powierzchni, nadajniki 4 / 20mA i czujniki zbliżeniowe. Diagram ilustruje konfigurację dla 4 barier, ale do 40 Bariery mogą być podawane za pomocą tej metody.

Moduł zasilający Moc MTL7798 będzie normalnie stosowany ze standardowymi barier takich jak MTL7787 + i MTL7787P + ponieważ obecny mechanizm ochrony trip / napięcie MTL7798 chroni bezpieczniki w bariery.

MTL7799 obojętne barierą może być stosowany zamiast MTL7798 bezpośredniego "przepust" podłączenia zasilania DC 24V na magistrali zasilającej. Zapętlenie kanał zasilający do każdego końca magistralę mocy pozwala na usunięcie poszczególnych barier bez utraty mocy do innych w sieci.

Pozostałe jednostki, które mogą skorzystać z możliwości magistrali zasilającej:

MTL7706

MTL7707 +

MTL7707P +

MTL7741

MTL7742

MTL7743

MTL7744

MTL7745

MTL7787 +

MTL7787P +

MTL7788 +

MTL7788R +

MTL7789 +
