Zautomatyzowany system zarządzania parkingami RFID z karty inteligentnej dozownika

RFID system zarządzania parking z karty inteligentnej dozownika

1.1 Główne cechy

• Wbudowany projektowanie sieci TCP / IP, łatwy dostęp do sieci lokalnej, oszczędzając obciążenie przewodów.
• Dwa interfejsy Wiegand Reader, obsługuje wyjście Wiegand Format czytnik 26, 34, 44.
• Dwa interfejsy RS232 Reader, obsługuje interfejs czytnika kart M1-S50, S70.
• Wejście sterowania / wyjścia elastycznych opcji, przełącznik Kod pociągając kontroler jest ustawiony na import lub kontroli eksportu.
• Interfejs RS485 wyświetlacz aby uzyskać dostęp do ekranów ankietę, miejsca parkingowe i ekran dwa reklamową.
• Interfejs karty kontrolnej dozownik (wejście) lub interfejs sterowania kolektora card (wyjście).
• Cyfrowe wyjście syntezy mowy, przechowywanie na pokładzie głosu, mowy treścią aktualizacje oprogramowania serwisu.
• Cztery przekaźnik interfejs wyjściowy może sterować automatyczną barierę dla otwierania i zamykania, stop i oświetlenia.
• Obsługują karty, dowód osobisty oraz kartę IC i karty ID mieszankę IC.
• Sieć wsparcia, aby uruchomić obsługę dwukierunkową oraz tryb pracy off-line.
• Onboard numer karty zapisany numer: 25000; nieaktywny rekord sklep z numerem dopuszczenia: 80 000.
• Firmware kontrolera mogą być aktualizowane za pośrednictwem strony internetowej.

1.2 Przegląd zastosowań

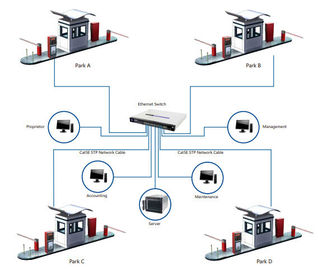

Kontroler wykorzystuje chipy ARM, pełną technologię sieci TCP / IP, w czasie rzeczywistym projekt wbudowany system operacyjny. Wsparcie bezkontaktowej karty typu osobistego, karty IC lub dowód osobisty i karty IC mieszanką systemu zarządzania parkingami. Technologia TCP / IP dla użytkowników do zainstalowania, użytkowania, konserwacji,

modernizacje, modernizacja i rozbudowa przynieść wygodę i szybki, ma bardzo wysokie koszty.

System może pracować w trybie offline; brak komunikacji w sieci, wszystkie wejścia i wyjścia są jeszcze w stanie pracować bez wpływu na użytkowników i na zewnątrz.

1.3 Jeden wpis standardowy system zarządzania dużo parkingowe jedno wyjście

Sprzęt 3,1 wejście

  1) brama bariera (proste ramię)

2) Detektor pojazdu

3) pole bilet

4) Maszyna do kontrolera wejście

5) zasilanie systemu

6) wydawanie kart maszyna

7) Detektor pojazdu

8) czytnik kart IC / ID

9) wyświetlacz LED (angielski / chiński)

10) przedłużenie Intercom

Sprzęt 3,2 Wyjdź

1) bariery (arm straigth)

2) Detektor pojazdu

3) pole bilet

4) Maszyna do kontrolera exit

5) zasilanie systemu

6) czytnik kart IC / ID

7) wyświetlacz LED (angielski / chiński)

8) Zarząd Główny sterowania
