Place of Origin: | China |
Nazwa handlowa: | OEM |
Orzecznictwo: | WRAS/UL/CE/FM |
Model Number: | RSDZ45X |
Minimum Order Quantity: | 1 sets / pcs |
---|---|
Cena: | USD 10 ~ 10,000 /pcs |
Packaging Details: | ruggedization plywood case suit for sea delivery and protect the goods |
Delivery Time: | within 25 days after payment |
Supply Ability: | 99,000 pcs / month |
Size: | DN15 ~ DN1200 | Pressure: | PN10 / PN16 |
---|---|---|---|
Standard: | DIN F4 / DIN F5 / BS5163A / AWWA C509 C515 MJ / JIS | Color: | RAL 5007 / 5010/ 5015 / 5017 |
Temperature: | -20 ~ 120 C | body: | ductile iron GGG40 / GGG 50, cast iron GG25 |
wedge: | iron coating EPDM / NBR | Seat: | EPDM / NBR |
High Light: | sprężysta zasuwa siedzenia,zasuwa kołnierzowa |

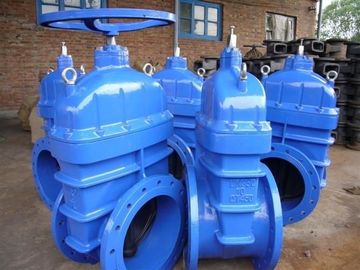

WRAS DN1200 GGG 50 nadwozia / Bonnet elastycznym gnieździe Zasuwa z EPDM / NBR Seat
Elastyczne przepustnice siedzenia są zatrudnieni w transporcie czystą wodą.
Brama zaworu lub elementu zamykającego jest na ogół w postaci klina wykonaną z materiału odlewanego żelaza
tak aby być wystarczająco wytrzymały, tak aby nadawało się do wysokiego ciśnienia i wysokich zastosowaniach przepływowych.
W sprężystym zaworu suwakowego siedzenia, powierzchnia zewnętrzna klina zaworu pokryte elastomerową
materiał, tak aby zaoferować uszczelnienia bubble szczelne nawet przy podwyższonych ciśnieniach roboczych.
Klin Zawór jest obsługiwany przez obrócenie gwintowany trzpień, tak aby do przodu lub cofnąć zawór
klin w wodnej części obudowy zaworu.
Po zamknięciu zaworu sprężysty materiał na krawędzi tworzy pęcherzyków szczelne uszczelnienie z wewnętrzną
powierzchnia korpusu zaworu. Brudu lub innych zanieczyszczeń w systemie operacyjnym zaworu może powodować
niekompletny uszczelniającej klina lub inne uszkodzenie.
Innym celem niniejszego wynalazku jest dostarczenie sprężystego zasuwa siedzenia, mający
Udoskonalony system operatora klina, który łatwo przezwyciężyć szkodliwych skutków zanieczyszczenia wprowadzone zarówno w budownictwie lub upakowany wewnątrz produktu prowadzi do zaworu.
Te i inne przedmioty wynalazku, które staną się oczywiste Po przestudiowaniu
dołączony opis i rysunki są w układzie zaworowym, który zawiera zawór
obudowę, która tworzy kanał przepływowy wody i gniazdo zaworu w kanale przepływowym zaworu.
Klin zawór umieszczony wewnątrz kanału obudowy porusza się wzdłuż kierunku działania
pomiędzy położeniem zamkniętym, w kontakcie z gniazdem zaworu, blokując przepływ wody przez zawór
kanał oraz w położeniu otwartym pozwala na przepływ wody przez kanał przepływowy zaworu.
Para rozmieszczonych w odstępach od siebie tory są umieszczone wewnątrz korpusu zaworu po obu stronach zasuwy
i rozciągają się wzdłuż kierunku działania. Para przeciwległych skrzydłach wykonanych na klinie zaworu
podróżować w każdym torze. Trzon zaworu połączony z klinem zaworu przesuwa klin zaworu w przeciwnych kierunkach między zaworem tłokowych otwarty zawór zamkniętym.
Walce są przenoszone na skrzydłach do walcowania sprzężeniu z torów i ostrza są zgrzebłowych
przeprowadzone na skrzydłach sąsiednich rolek do skrobania zanieczyszczenia od torów.
Tory mogą być dostarczane z lub bez wyłożenia. Jeśli skrzydło jest bez rolek z powodu
aplikacji ładowanie światła, na przykład, ścieżka jest korzystnie bez wykładziny.
Warunkiem światła ładowanie może się pojawić, na przykład, w górnym końcu zorientowane poziomo
układ zaworowy. Jednak w warunkach dużego załadunku jak, na przykład, na dole
Koniec poziomej sterowanego układu zaworowego, korzystne jest, że skrzydełka mieć
z rolek nośnych.
W tym przypadku korzystne jest, że ścieżka jest wyposażona w wykładziny ogólnie w kształcie litery U
przekrój, wykonany z wytrzymałej materiału takiego jak stal nierdzewna.
Dane techniczne:
NIE | Częściowe imię | Materiał |
1 | Ciało | Żeliwa sferoidalnego |
2 | Klin | Żeliwo sferoidalne + EPDM |
3 | nakrętka macierzystych | ZCuAl10Fe3 Gunmetal |
4 | Uszczelka | EPDM |
5 | Czapeczka | Żeliwa sferoidalnego |
6 | gruczoł uszczelka | ZCuAl10Fe3 Gunmetal |
7 | Trzon | 2Cr13 SSx 20Cr13 |
8 | Gruczoł | Żeliwa sferoidalnego |
9 | Guma wycieraczki | EPDM / NBR |
10 | pokrętło | Żeliwa sferoidalnego |
CECHY
⊙ śrutowanie
Powierzchnia ochronna wykończone śrutowania a powierzchnia jest gładka i schludność.
⊙ gniecenia siedzenia
Gładka sposób ciągły otwór bez siedzenia wgłębienie, nie jest łatwo dostać się zanieczyszczenia pilled.
Dokonywanie ciekłego przystąpił.
⊙ Leczenie gumą
Zarówno wewnętrzne i zewnętrzne są pokryte zaawansowana znajomość wulkanizacji gumy, a następnie co
pewna elastyczność gumy i upewnij się, dokładny wymiar geometrii. Guma i sferoidalnego
żeliwo zaworu rękę razem z trudem. Można tego uniknąć upadku-off z powodu długotrwałego stosowania.
⊙ Anti korozję
Zarówno wewnętrzne i zewnętrzne są pokryte nietoksycznym żywicą epoksydową w proszku w celu wzmocnienia zdolności odpornych na korozję i podnieść jakość
zaopatrzenia w wodę.
⊙ Ruggedization
Im starsza sferoidalnego zawór żelaza jest łatwo pęknąć po ich wpływ nonego. Można go zatrzymać
Pęknięcie zależy od dobrej zdolności mechaniki żeliwa sferoidalnego.
⊙ Three "○" uszczelniona pierścieniem
Z "O" trzy - pierścienie, przeciek może być znacznie zmniejszona, a "O" - Pierścień może być
otrzymuje w tych warunkach presji i bez zatrzymywania wody. Oś oporowa
zmniejsza opór tarcia i zmniejsza moment działania. I to może być uszczelnienie przełącznika
Pierścień bez otwierania i zamykania.
⊙ sztywne okrągłe ciało
Ciało opiera się drobiazgowo, sztywna wielkość geometrii zapewniają wewnętrzną szczelność zaworu bez
każdy proces.
⊙ waga
To ciało jest wykonane z żeliwa sferoidalnego, to jest 20% -30% lżejszy niż latków. Łatwe do zamocowania i
serwisowanie.
Zastosowanie: Zawór powszechnie stosowane w rurach płynnych do otwierania lub zamykania mocującego w taki
woda, kanalizacja, energia elektryczna, rura energetyka, chemiczny, transport, itp źródła energii
ZGODNOŚĆ
⊙ American Standard
Projekt w ANSI / AWWA C509
Twarzą w twarz wymiar ASME B16.10-2000 ISO (seria 3)
Kołnierz i wiercenia SME / ANSI B16.42-1998
⊙ British Standard
Projekt w BS5163, BS5150
Twarzą w twarz wymiar BS5163 (3series ISO serii ISO19)
Kołnierz i wiercenie Aby BS4504 part1 (EN1092)
⊙ Niemcy Standardowy
Projekt w DIN3352
Twarzą w twarz wymiar DIN3202 (F4: ISO 14 serii; F5: ISO 15 serii)
Kołnierz i wiercenia z BS EN1092
Zastosowanie: Zawór ten szeroko stosowane w rurach płynnych do otwierania lub zamykania mocowania w takiej wodzie,
kanalizacja, energia elektryczna, rura energetyka, chemiczny, transport, itp źródła energii
